୧୬୦୦ଟି ଫାଷ୍ଟ ଫୋର୍ଜିଂ ପ୍ରେସ୍
ଝେଙ୍ଗସି ହଟ୍ ଡାଏ ଫୋର୍ଜିଂ ହାଇଡ୍ରୋଲିକ୍ ପ୍ରେସ୍, ଫୋର୍ଜିଂ ଡିଜାଇନ୍ ଏବଂ ଉତ୍ପାଦନ କରେହାଇଡ୍ରୋଲିକ୍ ପ୍ରେସ୍, ମଲ୍ଟି-ଡାଇରେକ୍ସନାଲ ଡାଏ ଫୋର୍ଜିଂ ପ୍ରେସ୍, ଏବଂ ଫ୍ଲାଞ୍ଜ, ବିୟରିଂ, ଅଟୋମୋବାଇଲ୍ ଟ୍ରାନ୍ସମିସନ୍ ଶାଫ୍ଟ, ୟୁନିଭର୍ସାଲ୍ ଜଏଣ୍ଟ, ଫର୍କ, ବିଭିନ୍ନ ଅଟୋମୋବାଇଲ୍ ଫୋର୍ଜିଂ, ନକଲି ବାଲ୍ଟି ଦାନ୍ତ, ପିଷ୍ଟନ୍ ରଡ୍, ମାଇନିଂ ସୂଇ ଏବଂ ଅନ୍ୟାନ୍ୟ ଉତ୍ପାଦ ପ୍ରକ୍ରିୟାକରଣ ପାଇଁ ଅନ୍ୟାନ୍ୟ ଉପକରଣ।
୧୬୦୦T ଫାଷ୍ଟ ଫୋର୍ଜିଂ ପ୍ରେସର ମୁଖ୍ୟ ଡିଜାଇନ୍ ସୁବିଧା
1. ମୁଖ୍ୟତଃ ଷ୍ଟିଲ୍ ପ୍ଲେଟ୍ ୱେଲ୍ଡିଂ ଅଂଶଗୁଡିକରେ ତିଆରି, ଯାହାକୁ ଟେମ୍ପର୍, କମ୍ପନ ଏବଂ ପୁରୁଣା କରାଯାଇଛି। ଫ୍ରେମ୍ ଡିଜାଇନ୍ ସୀମିତ ଉପାଦାନ ବିଶ୍ଳେଷଣ ଉପରେ ଆଧାରିତ ଏବଂ ଏଥିରେ ଉଚ୍ଚ କଠୋରତା ଏବଂ ସଠିକତା ଅଛି। ଏହା ନିଶ୍ଚିତ କରେ ଯେ ମେସିନ୍ ଟିକେ ଛୋଟ ବିକୃତି ଅଛି ଏବଂ ବ୍ୟବହାର କରିବାକୁ ଅଧିକ ସୁବିଧାଜନକ। ଆଗକୁ ଏବଂ ପଛକୁ ଗତି କରୁଥିବା ୱର୍କବେଞ୍ଚକୁ ମଧ୍ୟ ସ୍ୱତନ୍ତ୍ର ଭାବରେ କଷ୍ଟମାଇଜ୍ କରାଯାଇପାରିବ।
2. ଗ୍ରାହକଙ୍କ ବିଭିନ୍ନ ପସନ୍ଦ ଅନୁସାରେ ହାଇଡ୍ରୋଲିକ୍ ସିଲିଣ୍ଡରର ଷ୍ଟ୍ରୋକ୍ ଉଚ୍ଚତା ପ୍ରସ୍ତୁତ କରନ୍ତୁ। ଗ୍ରାହକଙ୍କ ଆବଶ୍ୟକତା ଅନୁସାରେ ଏହାକୁ କଷ୍ଟମାଇଜ୍ କରାଯାଇପାରିବ। ଏକ ଭଲ ହାଇଡ୍ରୋଲିକ୍ ପମ୍ପ ଷ୍ଟେସନ୍ ଶକ୍ତିଶାଳୀ ଶକ୍ତି ପ୍ରଦାନ କରିପାରିବ। ପମ୍ପ ଷ୍ଟେସନରେ ଏକ ଭୂକମ୍ପ-ବିରୋଧୀ ଚାପ ଗଜ ଏବଂ ଚାପ ନିୟନ୍ତ୍ରକ ଭଲଭ୍ ସ୍ଥାପିତ ହୋଇଛି ଯାହା ଦ୍ୱାରା ବ୍ୟବହାରକାରୀମାନେ ଯେକୌଣସି ସମୟରେ ମେସିନ୍ର ଚାପକୁ ପର୍ଯ୍ୟବେକ୍ଷଣ ଏବଂ ସଜାଡ଼ିପାରିବେ।
3. ଏଥିରେ ଏକ ଭଲ ପାୱାର ମେକାନିଜିମ୍ ଏବଂ ବୈଦ୍ୟୁତିକ ସିଷ୍ଟମ୍ ଅଛି। ବଟନ୍ କେନ୍ଦ୍ରୀକୃତ ନିୟନ୍ତ୍ରଣ ବ୍ୟବହାର କରି, ତିନୋଟି କାର୍ଯ୍ୟ ଧାରାକୁ ସମାୟୋଜନ, ମାନୁଆଲ୍ ଏବଂ ଅର୍ଦ୍ଧ-ସ୍ୱୟଂଚାଳିତ କରାଯାଇପାରିବ। ଯନ୍ତ୍ରର କାର୍ଯ୍ୟ ଚାପ, ଚାପ ଗତି, ନୋ-ଲୋଡ୍ ଦ୍ରୁତ ଅବତରଣ ଏବଂ ହ୍ରାସ ଷ୍ଟ୍ରୋକ୍, ଏବଂ ପରିସରକୁ ପ୍ରକ୍ରିୟା ଆବଶ୍ୟକତା ଅନୁସାରେ ସମାୟୋଜିତ କରାଯାଇପାରିବ। ଏହା ଇଜେକ୍ସନ୍ ପ୍ରକ୍ରିୟାକୁ ସମ୍ପୂର୍ଣ୍ଣ କରିପାରିବ ଏବଂ ତିନୋଟି ପ୍ରକ୍ରିୟା ପଦ୍ଧତି ରହିପାରିବ: ଇଜେକ୍ସନ୍ ପ୍ରକ୍ରିୟା ଏବଂ ଷ୍ଟ୍ରେଚିଂ ପ୍ରକ୍ରିୟା। ପ୍ରତ୍ୟେକ ପ୍ରକ୍ରିୟାର ଦୁଇଟି ପ୍ରକ୍ରିୟା କାର୍ଯ୍ୟ ଅଛି: ସ୍ଥିର ଚାପ ଏବଂ ସ୍ଥିର ପରିସର। ସ୍ଥିର ଚାପ ମୋଲ୍ଡିଂ ପ୍ରକ୍ରିୟାରେ ଇଜେକ୍ସନ୍ ବିଳମ୍ବ ଏବଂ ଦବାଇବା ପରେ ସ୍ୱୟଂଚାଳିତ ପ୍ରତ୍ୟାବର୍ତ୍ତନ ଅଛି।
୧୬୦୦T ଫାଷ୍ଟ ଫୋର୍ଜିଂ ପ୍ରେସର ଗଠନାତ୍ମକ ଡିଜାଇନ୍ ବୈଶିଷ୍ଟ୍ୟଗୁଡ଼ିକ:
1. କମ୍ପ୍ୟୁଟର ଅପ୍ଟିମାଇଜେସନ୍ ମାଧ୍ୟମରେ ଡିଜାଇନ୍ କରାଯାଇଥିବା ଏହି ଚାରି-ସ୍ତମ୍ଭ ଗଠନ ସରଳ, ମିତବ୍ୟୟୀ ଏବଂ ବ୍ୟବହାରିକ।
2. ହାଇଡ୍ରୋଲିକ୍ ନିୟନ୍ତ୍ରଣ ପ୍ରଣାଳୀ ଏକ ପ୍ଲଗ୍-ଇନ୍ ସମନ୍ୱିତ ପ୍ରଣାଳୀ ଗ୍ରହଣ କରେ, ଯାହାର ନିର୍ଭରଯୋଗ୍ୟ କାର୍ଯ୍ୟ, ଦୀର୍ଘ ସେବା ଜୀବନ, କ୍ଷୁଦ୍ର ହାଇଡ୍ରୋଲିକ୍ ପ୍ରଭାବ, ଏବଂ ସଂଯୋଗକାରୀ ପାଇପଲାଇନ୍ ଏବଂ ଲିକେଜ୍ ପଏଣ୍ଟକୁ ହ୍ରାସ କରେ।
୪. ଆମଦାନୀ ହୋଇଥିବା PLC ଦ୍ୱାରା ନିୟନ୍ତ୍ରିତ ବୈଦ୍ୟୁତିକ ପ୍ରଣାଳୀ ଗଠନରେ କମ୍ପାକ୍ଟ, ସମ୍ବେଦନଶୀଳ ଏବଂ କାର୍ଯ୍ୟରେ ନିର୍ଭରଯୋଗ୍ୟ, ଏବଂ ବ୍ୟବହାର ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣରେ ସହଜ।
୫. ଚାରୋଟି ସ୍ତମ୍ଭ ଉଚ୍ଚ-ଶକ୍ତିଯୁକ୍ତ ମିଶ୍ରଧାତୁ ଇସ୍ପାତରେ ତିଆରି, ପୃଷ୍ଠରେ କଠିନ କ୍ରୋମିୟମ ପ୍ଲେଟିଂ ଏବଂ ଭଲ ପରିଧାନ ପ୍ରତିରୋଧକତା ସହିତ।
୬. ଏହା ତଳ-ମାଉଣ୍ଟେଡ୍ ତେଲ ସିଲିଣ୍ଡର ଗ୍ରହଣ କରେ ଏବଂ ଏହାର ଏକ କମ୍ପାକ୍ଟ ବଡି ଅଛି।
୭. ୧୬୦୦ ଟନ୍ ଫାଷ୍ଟ ଫୋର୍ଜିଂ ପ୍ରେସର ଫ୍ରେମ୍ ଏବଂ ଗତିଶୀଳ ୱର୍କବେଞ୍ଚରେ ଉଚ୍ଚ ସଠିକତା, ଭଲ କଠୋରତା ଏବଂ ପାର୍ଶ୍ଵିକ ବଳ ପ୍ରତି ଦୃଢ଼ ପ୍ରତିରୋଧ ଅଛି। ଏଗୁଡ଼ିକ ବିଶେଷକରି ଉଚ୍ଚ ସଠିକତା ଏବଂ ଅସମତା ସହିତ ଉତ୍ପାଦଗୁଡ଼ିକୁ ଚାପିବା ପାଇଁ ଉପଯୁକ୍ତ।
୮. ଗତିଶୀଳ ୱର୍କବେଞ୍ଚଟି ଦ୍ରୁତ ଏବଂ ଉଚ୍ଚ ଉତ୍ପାଦନ ଦକ୍ଷତା ରହିଛି।
୯. ସିଲିଣ୍ଡରଟି ସମ୍ପୂର୍ଣ୍ଣ ଭାବରେ ନକଲି ଏବଂ ଭୂମିଯୁକ୍ତ ଏବଂ ଉଚ୍ଚ-ଚାପ ପରିସ୍ଥିତିରେ ଉଚ୍ଚ ନିର୍ଭରଯୋଗ୍ୟତା ରହିଛି।
୧୬୦୦T ଫାଷ୍ଟ ଫୋର୍ଜିଂ ପ୍ରେସ୍ ଟେକ୍ନିକାଲ୍ ପାରାମିଟର
| ବିଶେଷତାଗୁଡ଼ିକ | ୧୬୦୦ଟି |
| ନାମମାତ୍ର ଚାପ (MN) | 16 |
| ସିଷ୍ଟମ୍ ଚାପ (MPa) | 25 |
| ଖୋଲିବା ଉଚ୍ଚତା (ମିମି) | ୨୫୦୦ |
| ସ୍ଲାଇଡର୍ ଷ୍ଟ୍ରୋକ୍(ମିମି) | ୧୩୦୦ |
| ସ୍ତମ୍ଭ କେନ୍ଦ୍ର ଦୂରତା (ମିମି x ମିମି) | ୨୫୦୦×୧୪୦୦ |
| ଫେରିବା ବେଗ (ମିମି/ସେ) | ୨୫୦ |
| କାମ ଗତି (ମିମି/ସେ) | 45 |
| ତଳକୁ ଗତି (ମିମି/ସେ) | ୨୫୦ |
| ମୋବାଇଲ୍ ପ୍ଲାଟଫର୍ମ ଆକାର (ମିମି x ମିମି) | ୩୦୦୦×୧୩୦୦ |
| ଗତିଶୀଳ ଷ୍ଟେସନ ଯାତ୍ରା କାର୍ଯ୍ୟକ୍ରମ (ମିମି) | ୧୫୦୦ |
| ଗତିଶୀଳ ପ୍ଲାଟଫର୍ମ ବେଗ (ମିମି/ସେ) | ୧୫୦ |
| ଦ୍ରୁତ ଫୋର୍ଜିଂ ସଂଖ୍ୟା (ସମୟ/ମିନିଟ୍) | 45 |
| ଅନୁମତିଯୋଗ୍ୟ ବିଚିତ୍ରତା (ମିମି) | ୧୦୦ |
| ମୁଖ୍ୟ ମୋଟର ଶକ୍ତି (KW) | ୭୫୦ |
୧୬୦୦ ଟନ୍ ଫାଷ୍ଟ ଫୋର୍ଜିଂ ପ୍ରେସର ପ୍ରୟୋଗ କ୍ଷେତ୍ର

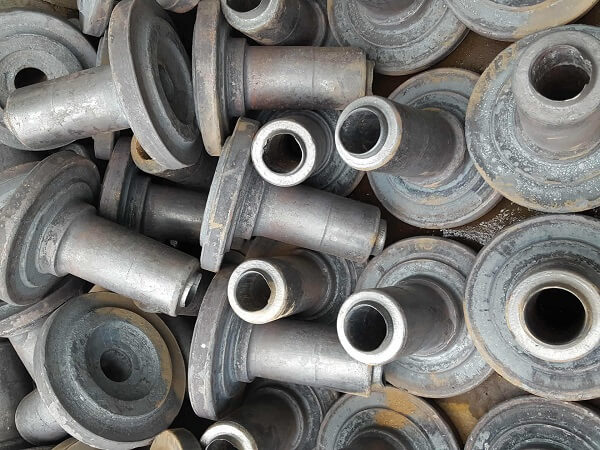

ଗିଅର ଟ୍ରାନ୍ସମିସନ ଆସେସୋରିଜ୍, ଟ୍ରାନ୍ସମିସନ ଯନ୍ତ୍ରପାତି ପାଇଁ ଫୋର୍ଜିଂ ବ୍ଲାଙ୍କ୍ସ, ଟ୍ରାନ୍ସମିସନ ଫୋର୍ଜିଂ, ପାୱାର ଫିଟିଂ ବ୍ଲାଙ୍କ୍ସ, ସ୍ପ୍ରକେଟ ବ୍ଲାଙ୍କ୍ସ, ମାଇନିଂ ଯନ୍ତ୍ରପାତି ଫୋର୍ଜିଂ, ଭଲଭ ବଡି ବ୍ଲାଙ୍କ୍ସ, ଗିଅର ବ୍ଲାଙ୍କ୍ସ, ଶାଫ୍ଟ ବ୍ଲାଙ୍କ୍ସ, ଫ୍ଲାଞ୍ଜ ବ୍ଲାଙ୍କ୍ସ, ବୋଲ୍ଟ ଏବଂ ନଟ୍ ଫୋର୍ଜିଂ, ଲକ୍। ବଡ଼ ଗାତ ଥିବା ଖାଲିଗୁଡ଼ିକୁ ସିଧାସଳଖ ପଞ୍ଚ କିମ୍ବା ପଞ୍ଚ କରାଯାଇପାରିବ।

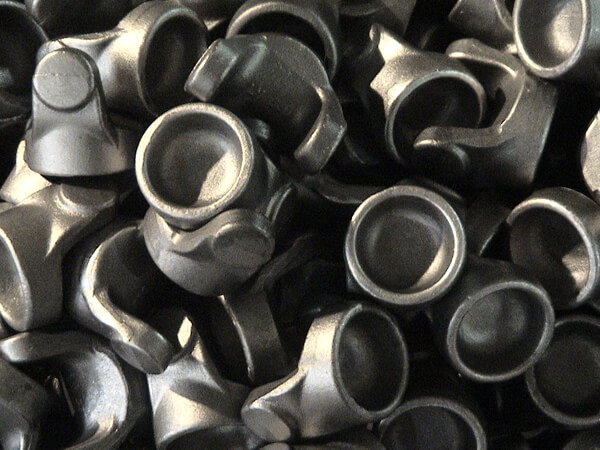

ଡିଫରେନ୍ସିଆଲ୍ ସାଇଡ୍ ଗିଅର୍ସ ଏବଂ ପ୍ଲାନେଟ୍ରି ଗିଅର୍ସ (ବେଭେଲ୍ ଗିଅର୍ସ), ସ୍ପର ହେଲିକାଲ୍ ଗିଅର୍ସ ଫୋର୍ଜିଂ, ଅଟୋମୋବାଇଲ୍ ସଂଯୋଗକାରୀ ରଡ୍, କାର୍ ଚକ ହବ୍ ବିୟରିଂ ଭିତର ଏବଂ ବାହ୍ୟ ରିଙ୍ଗ୍, କାର୍ ସ୍ଥିର ବେଗ ସାର୍ବଜନୀନ ସନ୍ଧି, ଅଟୋମୋବାଇଲ୍ ଜେନେରେଟର ଚୁମ୍ବକୀୟ ପୋଲ, ସାର୍ବଜନୀନ ସନ୍ଧି ଫର୍କ, ଅଟୋମୋବାଇଲ୍ ଇଞ୍ଜିନ୍ ଟର୍ବାଇନ୍ ଡିସ୍କ, ଇତ୍ୟାଦି।
ଝେଙ୍ଗସି ହାଇଡ୍ରୋଲିକ୍ ଇକ୍ୟୁପମେଣ୍ଟ ମ୍ୟାନୁଫ୍ୟାକଚରିଂ କୋ., ଲିମିଟେଡ୍ଡିଜାଇନ୍ ଏବଂ କଷ୍ଟମାଇଜ୍ କରିପାରିବହଟ୍ ଫୋର୍ଜିଂ ହାଇଡ୍ରୋଲିକ୍ ପ୍ରେସ୍, ମଲ୍ଟି-ଷ୍ଟେସନ୍ ଡାଏ ଫୋର୍ଜିଂ ହାଇଡ୍ରୋଲିକ୍ ପ୍ରେସ୍, ଫୋର୍ଜିଂ ହାଇଡ୍ରୋଲିକ୍ ପ୍ରେସ୍, ଇତ୍ୟାଦି ବିଭିନ୍ନ ଗଠନ ଏବଂ ଉପର ଏବଂ ତଳ ବିମ୍ର ଟନେଜ୍ ସହିତ। ଏହି 1,600-ଟନ୍ ଫାଷ୍ଟ ଫୋର୍ଜିଂ ପ୍ରେସ୍ର ଫ୍ରେମ୍ ଏକ ପାରମ୍ପରିକ ତିନି-ବିମ୍ ଏବଂ ଚାରି-ସ୍ତମ୍ଭ ଫ୍ରେମ୍ ଉପରେ ଆଧାରିତ, ଉପର ଏବଂ ତଳ ବିମ୍ର ଆଭ୍ୟନ୍ତରୀଣ ଗଠନକୁ ଅପ୍ଟିମାଇଜ୍ କରାଯାଇଛି। ଫ୍ରେମ୍ର ନମନୀୟତାକୁ ଉନ୍ନତ କରେ ଏବଂ ପ୍ରଭାବଗୁଡ଼ିକୁ ଶୋଷଣ କରେ। ବିମ୍କୁ ୱେଲ୍ଡିଂ କରାଯିବା ପରେ, ଆନିଲିଂ ଦ୍ୱାରା ୱେଲ୍ଡିଂ ଚାପ ସମ୍ପୂର୍ଣ୍ଣ ଭାବରେ ଦୂର ହୋଇଯାଏ, ଫ୍ରେମ୍ର ଶକ୍ତି ଏବଂ କଠୋରତା ସୁନିଶ୍ଚିତ କରେ। ଆଲୁମିନିୟମ୍ ଆଲୟ ଫୋର୍ଜିଂ ଫର୍ମିଂ ପ୍ରଯୁକ୍ତିର ବୈଶିଷ୍ଟ୍ୟ ଅନୁସାରେ, ଅଂଶଗୁଡ଼ିକ ଛୋଟ ଏବଂ ଚାପ କେନ୍ଦ୍ରିତ ହୋଇଥାଏ। ଚାପ ସାନ୍ଦ୍ରତାର ବ୍ୟବହାର ପରିସ୍ଥିତି ସହିତ ପ୍ରଭାବଶାଳୀ ଭାବରେ ଖାପ ଖୁଆଇବା ପାଇଁ ସ୍ଲାଇଡରଟି ଏକକ-ସିଲିଣ୍ଡର ଚାପ ଆକାରରେ ଅଛି। ଏହା ଦ୍ରୁତ, କାର୍ଯ୍ୟଦକ୍ଷତାରେ ସ୍ଥିର ଏବଂ ମୂଲ୍ୟ-ପ୍ରଭାବଶାଳୀ, ଏହାକୁ କଷ୍ଟମାଇଜ୍ଡ ହଟ୍ ଫୋର୍ଜିଂ ହାଇଡ୍ରୋଲିକ୍ ପ୍ରେସ୍ କ୍ରୟ ପାଇଁ ଏକ ଆଦର୍ଶ ପସନ୍ଦ କରିଥାଏ।
