4500 ମିଟର ଷ୍ଟିଲ୍ ପାଟି ଏମ୍ବୋସିଂ ମେସିନ୍ |
କମ୍ପାନୀ କେସ୍
ପ୍ରୟୋଗ
ଏହି ମେସିନ୍ ମୁଖ୍ୟତ t ଧାତୁ ଦ୍ୱାରର ସୋମୋସିଂ ପାଇଁ ଉପଯୁକ୍ତ ଅଟେ | ଉପକରଣର ଭଲ ସିଷ୍ଟମ୍ କଠିନତା ଏବଂ ଉଚ୍ଚ ଚିନ୍ତାଧାରା, ଉଚ୍ଚ ଜୀବନ ଏବଂ ଉଚ୍ଚ ବିଶ୍ୱସନୀୟତା ଅଛି | ସିଟ୍ ଧାତୁ ଅଂଶଗୁଡ଼ିକ ପାଇଁ ଏମ୍ବୋସିଂ ପ୍ରକ୍ରିୟା 3 ଟି ସିଫ୍ଟ / ଦିନ ଉତ୍ପାଦନକୁ ପୂରଣ କରେ ..
ମେସିନ୍ ପାରାମିଟରଗୁଡିକ |
| ନାମ | ଏକକ | ମୂଲ୍ୟ | ମୂଲ୍ୟ | ମୂଲ୍ୟ | ମୂଲ୍ୟ | |
| ମଡେଲ୍ |
| YZ91-4000t | Yz91-3600t | Yz91-2500t | YZ91-1500t | |
| ମୁଖ୍ୟ ସିଲିଣ୍ଡର ଶକ୍ତି | | KN | 40000 | 36000 | 25000 | 15000 | |
| ଦୀପାବଳି | mm | 500 | 500 | 500 | 500 | |
| ମୁଖ୍ୟ ସିଲିଣ୍ଡର ଷ୍ଟ୍ରୋକ୍ | | mm | 400 | 400 | 400 | 400 | |
| ସିଲିଣ୍ଡର Qty। | / | 6 | 6 | 6 | 6 | |
| ଟେବୁଲ୍ ସାଇଜ୍ |
| LR | mm | 1600 | 1600 | 1400 | 1400 |
| FB | mm | 2600 | 2600 | 2400 | 2400 | |
| ସ୍ଲାଇଡର୍ ଗତି | | ତଳକୁ | mm / s | 80-120 | 80-120 | 80-120 | 80-120 |
| ଫେରନ୍ତୁ | mm / s | 100 | 100 | 100 | 100 | |
| କାର୍ଯ୍ୟ କରୁଛି | mm / s | 10-15 | 10-15 | 10-15 | 10-15 | |

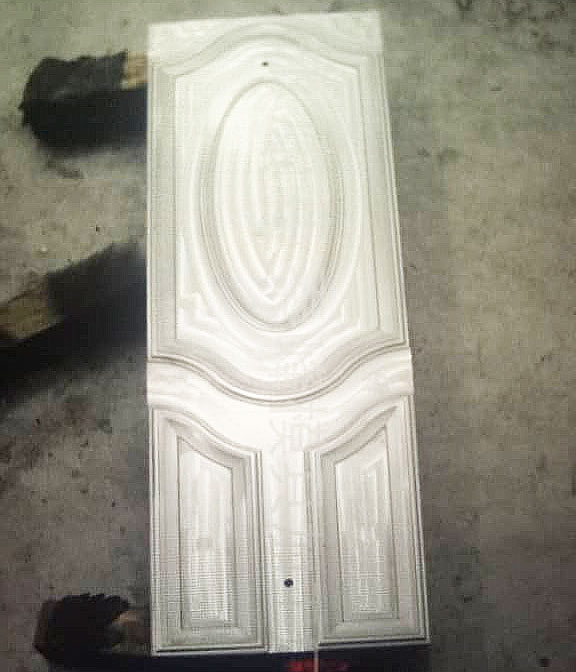

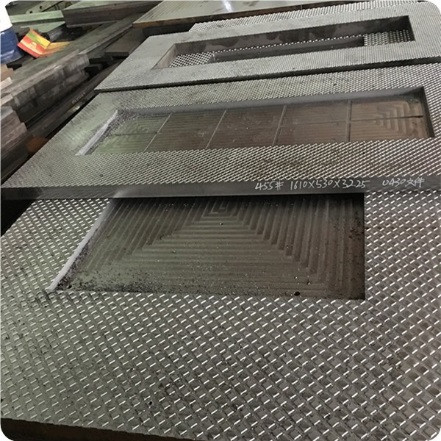

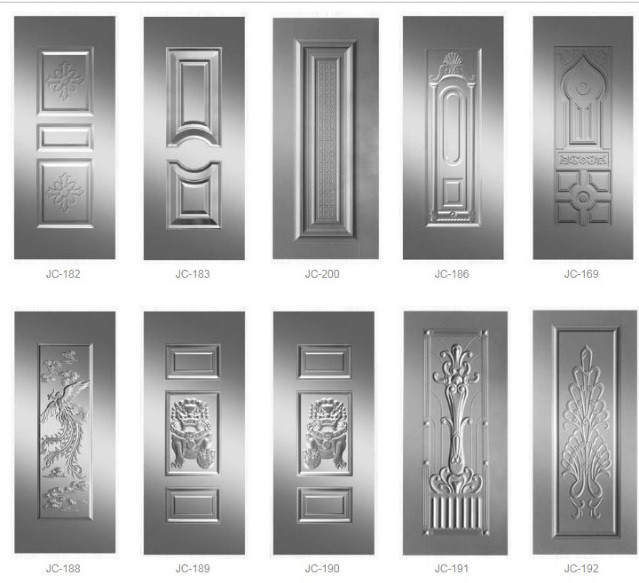

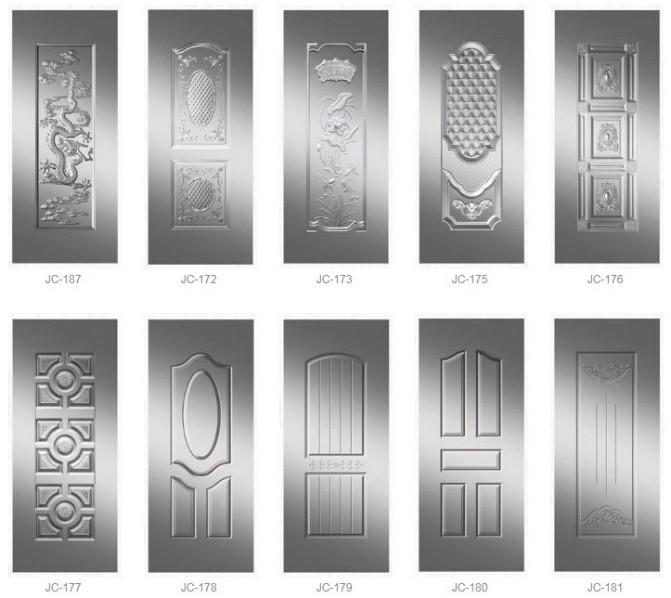

କବାଟ ଛାଞ୍ଚ ଏବଂ s ାଞ୍ଚାଗୁଡ଼ିକ |
 |  |
ଗ୍ରାହକମାନେ ବାଛିବା ପାଇଁ ଆମେ ବିଭିନ୍ନ s ାଞ୍ଚା ପ୍ରଦାନ କରିପାରିବା, ଆମେ ମଲ୍ଟସ୍ ପ୍ରଦାନ କରିପାରିବା | ଆମର କାରଖାନାରେ ଛାଞ୍ଚ ପରୀକ୍ଷା କରାଯିବ |
| | |
ମହଲଦାନରେ ଛାଞ୍ଚ ଫ୍ରେମ୍ ଏବଂ ମେଲ୍ କୋର୍ସର ଏକାଧିକ ସେଟ୍ ର 1 ସେଟ୍ ଅଛି, ଗ୍ରାହକ ବିଭିନ୍ନ pattern ାଞ୍ଚା ତିଆରି କରିପାରିବେ, ଏବଂ କେବଳ OLLE ଫ୍ରେମ୍ ର 1 ସେଟ୍ କିଣିବା ଆବଶ୍ୟକ କରନ୍ତି |
ସୁରକ୍ଷା ଉପକରଣ
ଫଟୋ- ବ electrical ଦୁତିକ ସୁରକ୍ଷା ରାଷ୍ଟ୍ର ସାମ୍ନା ଏବଂ ପଛ
TDC ରେ ସ୍ଲାଇଡ୍ ଲକିଂ |
ଦୁଇଟି ହାତ ଅପରେସନ୍ ଷ୍ଟାଣ୍ଡ |
ହାଇଡ୍ରୋଲିକ୍ ସମର୍ଥନ ବୀମା ସର୍କିଟ୍ |
ଓଭରଲୋଡ୍ ସୁରକ୍ଷା: ସୁରକ୍ଷା ଭଲଭ୍ |
ତରଳ ସ୍ତର ଆଲାର୍ମ: ତେଲ ସ୍ତର |
ତେଲ ତାପମାତ୍ରା ଚେତାବନୀ |
ପ୍ରତ୍ୟେକ ବ electrical ଦୁତିକ ଅଂଶରେ ଓଭରଲୋଡ୍ ସୁରକ୍ଷା ଅଛି |
ସୁରକ୍ଷା ବ୍ଲକଗୁଡିକ
ଚଳନଶୀଳ ଅଂଶ ପାଇଁ ଲକ୍ ବାଦାମ ପ୍ରଦାନ କରାଯାଇଛି |
ପ୍ରେସର ସମସ୍ତ କାର୍ଯ୍ୟ ହେଉଛି ସୁରକ୍ଷା ଇଣ୍ଟରଲକ୍ ଫଙ୍କସନ୍, ଯଥା କନିଷ୍ଠ କାର୍ଯ୍ୟକ୍ଷମ କ୍ୟୁଶନ ପ୍ରାରମ୍ଭିକ ସ୍ଥିତିକୁ ଫେରିବା ପର୍ଯ୍ୟନ୍ତ କାମ କରିବ ନାହିଁ | ବକ୍ତବ୍ୟଯୁକ୍ତ ଜଟିଳ ହେଲେ ସ୍ଲାଇଡ୍ ଦବାଇ ପାରିବ ନାହିଁ | ଯେତେବେଳେ ଦ୍ୱନ୍ଦ୍ୱ କାର୍ଯ୍ୟ ଘଟିବ, ଆଲାର୍ମ ଟଚ୍ ପରଦାରେ ଦେଖାଏ ଏବଂ ଦ୍ୱନ୍ଦ କ'ଣ ଦେଖାଏ |
ବ electrical ଦୁତିକ ନିୟନ୍ତ୍ରଣ ପ୍ରଣାଳୀ |
1 ବ es ଧତା ବ୍ୟବସ୍ଥା ଶକ୍ତି ସର୍କିଟ ଏବଂ ନିୟନ୍ତ୍ରଣ ସର୍କିଟକୁ ନେଇ ଗଠିତ | ପାୱାର୍ ସର୍କିଟ୍ ହେଉଛି 380v, 50ff, ଯାହା ଆରମ୍ଭ, ଅଟକି ଯିବା, ଅଟକି ଯିବା ଏବଂ ସୁରକ୍ଷା ଏବଂ ସୁରକ୍ଷା କରିବା ପାଇଁ ଦାୟୀ | କଣ୍ଟ୍ରୋଲ୍ ସର୍କିଟ୍ ସିଷ୍ଟମ୍ ଆଡୁଏଲେଟ୍ plc ପ୍ରୋଗ୍ରାମେବଲ୍ ନିୟନ୍ତ୍ରକକୁ ବଦଳାନ୍ତୁ, ମେସିନ୍ ଉପକରଣର ବିଭିନ୍ନ ପ୍ରକ୍ରିୟା ଆକ୍ସନ୍ ଚକ୍ରକୁ ହୃଦୟଙ୍ଗମ କରିବା ପାଇଁ CLC ପ୍ରୋଗ୍ରାମେବଲ୍ ନିୟନ୍ତ୍ରକକୁ ସଫେକ୍ଟ ସ୍କ୍ରିନ ବ୍ୟବହାର ସହିତ ମିଳିତ |
2। ମୁଖ୍ୟ ଶକ୍ତି ବଣ୍ଟନ କଣ୍ଟ୍ରୋଲ୍ ଉପାଦାନଗୁଡ଼ିକ ମୁଖ୍ୟ ନିୟନ୍ତ୍ରଣ କ୍ୟାବିନେଟରେ ସଂସ୍ଥାପିତ ହୋଇଛି ଏବଂ ଫ୍ୟୁସେଲାଗାର ଡାହାଣ ପାର୍ଶ୍ୱରେ ଥିବା ମୁଖ୍ୟ ନିୟନ୍ତ୍ରଣ କ୍ୟାବିନେଟ୍ ରଖାଯାଇଛି; ଯନ୍ତ୍ରପାତି ଏକଜେକ୍ୟୁଶନ୍ ଉପାଦାନଗୁଡ଼ିକ ସଫ୍ଟ ତାର ଦ୍ୱାରା ସଂଯୁକ୍ତ, ମୁଖ୍ୟ କ୍ୟାବିନେଟ୍ ଆଉଟଲେଟ୍ ଗୁଡିକ ନିୟମିତ, ଏବଂ ଓଭରହାଉଲ୍ ସହିତ ସହଜ ରିହାତି ପାଇଁ କଣ୍ଟ୍ରୋଲ୍ ଲାଇନ୍-ଇନ୍ ଦ୍ୱାରା କଣ୍ଟ୍ରୋଲ୍ ଲାଇନ୍-ଇନ୍ ସହିତ ସଂଯୋଗ ହୋଇଛି |
3 ନିୟନ୍ତ୍ରଣ ଅଂଶର ମୂଳ କାର୍ଯ୍ୟ "plc" ପ୍ରୋଗ୍ରାମବଲ୍ ତର୍କ ନିୟନ୍ତ୍ରକ ଦ୍ୱାରା ଅନୁମାନ କରାଯାଏ | ପୁନରାବୃତ୍ତି ସେନସର ଆବଶ୍ୟକତା ଅନୁଯାୟୀ, ମୁଖ୍ୟ କଣ୍ଟନ ଉପାଦାନଗୁଡ଼ିକ (ଉପକରଣ ସୁଇଚ୍ ସେନସ୍, ଷ୍ଟାର୍ଲିଂର ସୁଇଚ୍ ଏବଂ ଆନାଗୋଲଗ୍ ଭାଲଭ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଉପକରଣଗୁଡ଼ିକୁ ପୁନ reest ପଠାନ୍ତୁ, ଏବଂ ତାପରେ ଯନ୍ତ୍ରର ଉତ୍ପାଦନ ପ୍ରକ୍ରିୟା ସମାପ୍ତ କରନ୍ତୁ |
ସ୍ଲାଇଡରର ଷ୍ଟ୍ରୋକ୍ ଏକ ସଂପୂର୍ଣ୍ଣ ବିସ୍ଥାପନ ସେନ୍ସର ଦ୍ୱାରା ନିୟନ୍ତ୍ରିତ | ସ୍ତମ୍ଭର ଭିତରର ଉପର ଭାଗରେ ବିସ୍ଥାପନ ସେନସର ବ୍ୟବସ୍ଥା କରାଯାଇଛି | ଷ୍ଟ୍ରୋକ ଏବଂ ପୋଜିସନ୍ ରୂପାନ୍ତର ବିନ୍ଦୁ ସିଧାସଳଖ ସେଟ୍ ଏବଂ ଟଚ୍ ସ୍କ୍ରିନ୍ ରେ ପ୍ରଦର୍ଶିତ ହୋଇପାରିବ | ଏହା ସହିତ, ଅପ୍ରତ୍ୟାଶିତ ପରିସ୍ଥିତିରେ ଦୁଇଥର ସୁରକ୍ଷା ପାଇଁ ଉପର ଏବଂ ତଳ ସୀମା ସୁଇଚ୍ ଅଛି |
4। ଉପକରଣର କେନ୍ଦ୍ରୀୟ କାର୍ଯ୍ୟ କଣ୍ଟ୍ରୋଲ୍ ପ୍ୟାନେଲ୍, ଏବଂ ୱାର୍କିଂ ପ୍ୟାନେଲ୍ ଇଣ୍ଡେକ୍ଟର ଲାଇଟ୍ ଏବଂ କନଫିକ୍ରିକାଲ୍ ସିଷ୍ଟମରେ ସଜାଯାଇଛି | ପାୱାର୍ ସର୍କିଟ୍ ହେଉଛି 380v, 50ff, ଯାହା ଆରମ୍ଭ, ଅଟକି ଯିବା, ଅଟକି ଯିବା ଏବଂ ସୁରକ୍ଷା ଏବଂ ସୁରକ୍ଷା କରିବା ପାଇଁ ଦାୟୀ | କଣ୍ଟ୍ରୋଲ୍ ସର୍କିଟ୍ ସିଷ୍ଟମ୍ ଆଡୁଏଲେଟ୍ plc ପ୍ରୋଗ୍ରାମେବଲ୍ ନିୟନ୍ତ୍ରକକୁ ବଦଳାନ୍ତୁ, ମେସିନ୍ ଉପକରଣର ବିଭିନ୍ନ ପ୍ରକ୍ରିୟା ଆକ୍ସନ୍ ଚକ୍ରକୁ ହୃଦୟଙ୍ଗମ କରିବା ପାଇଁ CLC ପ୍ରୋଗ୍ରାମେବଲ୍ ନିୟନ୍ତ୍ରକକୁ ସଫେକ୍ଟ ସ୍କ୍ରିନ ବ୍ୟବହାର ସହିତ ମିଳିତ |
ମୁଖ୍ୟ ଶକ୍ତି ବଣ୍ଟନ କଣ୍ଟ୍ରୋଲ୍ ଉପାଦାନଗୁଡ଼ିକ ମୁଖ୍ୟ ନିୟନ୍ତ୍ରଣ କ୍ୟାବିନେଟରେ ସଂସ୍ଥାପିତ ହୋଇଛି ଏବଂ ଫ୍ୟୁସେଲାଗାର ଡାହାଣ ପାର୍ଶ୍ୱରେ ଥିବା ମୁଖ୍ୟ ନିୟନ୍ତ୍ରଣ କ୍ୟାବିନେଟ୍ ରଖାଯାଇଛି; ଯନ୍ତ୍ରପାତି ଏକଜେକ୍ୟୁଶନ୍ ଉପାଦାନଗୁଡ଼ିକ ସଫ୍ଟ ତାର ଦ୍ୱାରା ସଂଯୁକ୍ତ, ମୁଖ୍ୟ କ୍ୟାବିନେଟ୍ ଆଉଟଲେଟ୍ ଗୁଡିକ ନିୟମିତ, ଏବଂ ଓଭରହାଉଲ୍ ସହିତ ସହଜ ରିହାତି ପାଇଁ କଣ୍ଟ୍ରୋଲ୍ ଲାଇନ୍-ଇନ୍ ଦ୍ୱାରା କଣ୍ଟ୍ରୋଲ୍ ଲାଇନ୍-ଇନ୍ ସହିତ ସଂଯୋଗ ହୋଇଛି |
5 କଣ୍ଟ୍ରୋଲ୍ ଅଂଶର ମୂଳ କାର୍ଯ୍ୟ "pxc" ପ୍ରୋଗ୍ରାମବଲ୍ ଲଜିକ୍ ନିୟନ୍ତ୍ରକ ଦ୍ୱାରା ଅନୁମାନ କରାଯାଏ | ପୁନରାବୃତ୍ତି ସେନସର ଆବଶ୍ୟକତା ଅନୁଯାୟୀ, ମୁଖ୍ୟ କଣ୍ଟନ ଉପାଦାନଗୁଡ଼ିକ (ଉପକରଣ ସୁଇଚ୍ ସେନସ୍, ଷ୍ଟାର୍ଲିଂର ସୁଇଚ୍ ଏବଂ ଆନାଗୋଲଗ୍ ଭାଲଭ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଉପକରଣଗୁଡ଼ିକୁ ପୁନ reest ପଠାନ୍ତୁ, ଏବଂ ତାପରେ ଯନ୍ତ୍ରର ଉତ୍ପାଦନ ପ୍ରକ୍ରିୟା ସମାପ୍ତ କରନ୍ତୁ |
ସ୍ଲାଇଡରର ଷ୍ଟ୍ରୋକ୍ ଏକ ସଂପୂର୍ଣ୍ଣ ବିସ୍ଥାପନ ସେନ୍ସର ଦ୍ୱାରା ନିୟନ୍ତ୍ରିତ | ସ୍ତମ୍ଭର ଭିତରର ଉପର ଭାଗରେ ବିସ୍ଥାପନ ସେନସର ବ୍ୟବସ୍ଥା କରାଯାଇଛି | ଷ୍ଟ୍ରୋକ ଏବଂ ପୋଜିସନ୍ ରୂପାନ୍ତର ବିନ୍ଦୁ ସିଧାସଳଖ ସେଟ୍ ଏବଂ ଟଚ୍ ସ୍କ୍ରିନ୍ ରେ ପ୍ରଦର୍ଶିତ ହୋଇପାରିବ | ଏହା ସହିତ, ଅପ୍ରତ୍ୟାଶିତ ପରିସ୍ଥିତିରେ ଦୁଇଥର ସୁରକ୍ଷା ପାଇଁ ଉପର ଏବଂ ତଳ ସୀମା ସୁଇଚ୍ ଅଛି |
6। ଉପକରଣର କେନ୍ଦ୍ରୀୟ କାର୍ଯ୍ୟ କଣ୍ଟ୍ରୋଲ୍ ପ୍ୟାନେଲ୍, ଏବଂ ୱାର୍କିଂ ପ୍ୟାନେଲ୍ ଇଣ୍ଡେକ୍ଟରିଆଲ୍ ପ୍ରଦର୍ଶନର ଆଲୋକ ଏବଂ କାର୍ଯ୍ୟ ସୂଚକଗୁଡ଼ିକ ହାଲୁକା ଏବଂ ସନ୍ଧାନ ସ୍ଥିତି ସୂଚକ ଉପରେ ବ୍ୟବସ୍ଥା କରାଯାଏ ଏବଂ ଆବଶ୍ୟକ ପଦକ୍ଷେପ ବଟନ୍ ଏବଂ ଚୟନ ସୁଇଚ୍ |
ହାଇଡ୍ରାହୀନ ସିଷ୍ଟମ୍ |
ବ feature ଶିଷ୍ଟ୍ୟ:
1 ତେଲ ଟାଙ୍କି ସେଟ୍ ହୋଇଥିବା ଶୀତଳ ଫିଲ୍ଟରିଂ ସିଷ୍ଟମ୍ (ଶିଳ୍ପ ପ୍ଲେଟ୍-ପ୍ରକାର ୱାଟର କୁଲିଂ ଡିଭାଇସ୍, ଜଳ ପ୍ରବାହ କରି ଥଣ୍ଡା |≤55℃,ନିଶ୍ଚିତ କରନ୍ତୁ ଯେ ମେସିନ୍ 24 ଘଣ୍ଟା ମଧ୍ୟରେ ସ୍ଥିର ଭାବରେ ଦବାଇପାରେ |
2। ହାଇଡ୍ରୋଲିକ୍ ସିଷ୍ଟମ୍ ଇଣ୍ଟିଗ୍ରେଟେଡ୍ କାର୍ଟ୍ରିଜ୍ ଭଲଭ୍ ନିୟନ୍ତ୍ରଣ ସିଷ୍ଟମକୁ ଦ୍ରୁତ ପ୍ରତିକ୍ରିୟା ଗତି ଏବଂ ଉଚ୍ଚ ଟ୍ରାନ୍ସମିସନ ଦକ୍ଷତା ସହିତ ଅନୁକରଣ କରେ |
3 ତେଲ ଟାଙ୍କି ବାହ୍ୟରେ ଯୋଗାଯୋଗ କରିବାକୁ ବାହ୍ୟ ସହିତ ଯୋଗାଯୋଗ କରିବାକୁ ଏକ ଏୟାର ଫିଲ୍ଟର ସହିତ ସଜ୍ଜିତ ହୋଇଛି କି ନାହିଁ ନିଶ୍ଚିତ କରିବାକୁ ବାହ୍ୟ ସହିତ ଯୋଗାଯୋଗ କରିବାକୁ |
4 ପୂର୍ଣ୍ଣ ଭଲଭ୍ ଏବଂ ଇରିଲ୍ ଟ୍ୟାଙ୍କରେ ଥିବା ସଂଯୋଗ ଇନ୍ଧନ ଟ୍ୟାଙ୍କକୁ ପ୍ରସାରିତ ନହେବା ପାଇଁ ଏକ ନମନୀୟ ଗଣ୍ଠି ବ୍ୟବହାର କରେ ଏବଂ ତେଲ ଲିକେଜ୍ ସମସ୍ୟାକୁ ସଂପୂର୍ଣ୍ଣ ସମାଧାନ କରାଯିବ |
ଯାନ୍ତ୍ରିକ ଗତିବେ |
1.ପ୍ରେସ୍ ମେସିନ୍ 4 ମୋଡ୍ ରେ ପରିଚାଳିତ ହୋଇପାରେ: ଆଡଜଷ୍ଟମେଣ୍ଟ୍ (ଇଞ୍ଚ), ମାନୁଆଲ, ଅର୍ଦ୍ଧ-ଅଟୋ-ଅଟୋ-ଅଟୋମିକ୍, କାର୍ଯ୍ୟ ମୋଡ୍ ମଧ୍ୟ 2 ମୋଡରେ ବିଭକ୍ତ ହୋଇପାରେ | କନଷ୍ଟାଣ୍ଟ-ପ୍ରଚାର ଗଠନ |
2 ସ୍ଥିର-ଦୂରତା ମୋଡ୍:ଯେତେବେଳେ ବାଲ୍ ଅଫ୍ ସ୍ଲାଇଡ୍ ଏବଂ କୁଶନ୍ ଏକ ପ୍ରିସେଟ୍ ସ୍ଥିତିକୁ ପହଞ୍ଚେ, ବର୍ତ୍ତମାନର କାର୍ଯ୍ୟ ବନ୍ଦ ହୋଇଯାଏ | ସ୍ଲାଇଡ୍ ର ଅସ୍ଥିର ଦୂରତା ମୂଲ୍ୟ ସ୍ଲାଇଡ୍ ଫୁଲ୍ ଷ୍ଟ୍ରୋକଙ୍କ ପରିସର ମଧ୍ୟରେ ଅଛି |
3 ସ୍ଥିର-ପ୍ରେସର ମୋଡ୍:ଯେତେବେଳେ ସ୍ଲାଇଡ୍ ର ସାମ୍ପ୍ରତିକ ପାଦ ଏବଂ କୁଶନ୍ ର ସାଧାରଣ ଚାପ ଏକ ପ୍ରେସେଟ୍ ଚାପରେ ପହଞ୍ଚିଲା, ସାମ୍ପ୍ରତିକ କାର୍ଯ୍ୟ ବନ୍ଦ ହୋଇଗଲା |
4 ଆଡଜଷ୍ଟମେଣ୍ଟ୍ (ଇଞ୍ଚ):ଅନୁରୂପ କାର୍ଯ୍ୟ ସମାପ୍ତ କରିବାକୁ ଅନୁରୂପ କାର୍ଯ୍ୟକ୍ଷମ ବଟନ୍ଗୁଡ଼ିକୁ ଅନୁରୂପ କାର୍ଯ୍ୟ କରନ୍ତୁ | ଗୋଟିଏ ସମୟ ପାଇଁ ଏକ ବଟନ୍ ଦବାଇବା ଦ୍ୱାରା ପ୍ରେସ୍ ମେସିନ୍ କୁ ଗୋଟିଏ-ସମୟ ଇଚିବା | ବଟନ୍ ରିଲିଜ୍ ହୋଇଥିବାବେଳେ ପ୍ରେସ୍ ମେସିନ୍ ବନ୍ଦ ହୋଇଯାଏ | ଏହି ମୋଡ୍ ମୁଖ୍ୟତ Preass ପ୍ରେସ୍ ମେସିନ୍ ଆଡଜଷ୍ଟ୍ କରିବା ଏବଂ ଏକ ମରକୁ ବଦଳାଇବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |
5 ମାନୁଆଲ୍:ଏକ ମେଳକ କାର୍ଯ୍ୟ ସମାପ୍ତ କରିବାକୁ ପ୍ରତ୍ୟେକ ଫଙ୍କସନ୍ ବଟନ୍ କୁ ଦବାନ୍ତୁ, ପ୍ରତ୍ୟେକକୁ ଏକ ସମୟ ସମାପ୍ତ କରନ୍ତୁ |
6। ସେମି-ସ୍ୱୟଂଚାଳିତ:ଗୋଟିଏ ଚକ୍ର ସଂପୂର୍ଣ୍ଣ କରିବାକୁ ଡବଲ୍-ହାତ ପୁସ୍ ବଟନ୍: ଯେତେବେଳେ ଏକ ଡବଲ୍-ହାତ ବଟନ୍ ଦବାଯାଏ, ପ୍ରେସ୍ ମେସିନ୍ ପ୍ରକ୍ରିୟା କାର୍ଯ୍ୟଗୁଡ଼ିକର ଏକ ସେଟ୍ ସମାପ୍ତ କରେ (ଚକ୍ର ପ୍ରକ୍ରିୟା ପ୍ରିସେଟ୍ ହେବା ଉଚିତ)

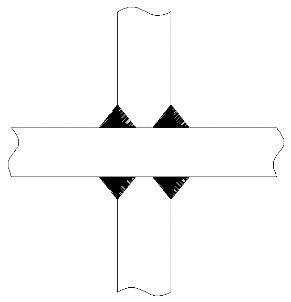

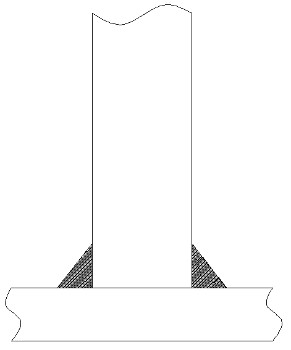

ମୁଖ୍ୟ ଶରୀରର ୱେଲଡିଂ ସ୍ପେସିଫିକେସନ୍ |
| ଶ style ଳୀ | Tlch | KB | ଚାହିଦା |
|
| ଏକ ପାର୍ଶ୍ୱ H = t2 / 3 | ବି-ପାର୍ଶ୍ୱ H = t1 / 3 | C≥4 l≤3 | ଏକ-ସାଇଡ୍ 60 ° | ବି-ସାଇଡ୍ 35 ° | 1/4≤k≤t | ଦୁଇପାଖିଆ ଟ୍ୟାକ୍-ୱେଲ୍ଡ ପ୍ରଥମେ ବ୍ୟାକ-ୱେଲ୍ଡ, ଶେଷ କସମେଟିକ୍-ୱେଲ୍ଡ | |
| ସିଲିଣ୍ଡର ତଳ |
| ଚିତ୍ରାଙ୍କନ ଅନୁଯାୟୀ | | ଚିତ୍ରାଙ୍କନ ଅନୁଯାୟୀ | | ଦୁଇପାଖିଆ ଟ୍ୟାକ୍-ୱେଲ୍ଡ ପ୍ରଥମେ ବ୍ୟସ୍ତ-ୱେଲ୍ଡ, ଗରମ ପରେ ଉତ୍ତାପକୁ ସଂରକ୍ଷଣ କରିବା ପରେ | |
 | ଏକ ପାର୍ଶ୍ୱ H = t / 2 | ବି-ପାର୍ଶ୍ୱ H = t / 3 | C≥4 l≤3 | ଏକ-ସାଇଡ୍ 60 ° | ବି-ସାଇଡ୍ 35 ° | 1 / 4≤k≤10 | ଦୁଇପାଖିଆ ଟ୍ୟାକ୍-ୱେଲ୍ଡ ପ୍ରଥମେ ବ୍ୟାକ-ୱେଲ୍ଡ, ଶେଷ କସମେଟିକ୍-ୱେଲ୍ଡ | |
 | V- ଆକୃତି ଗ୍ରୋଭ୍ h = t / 3 | C≥4 l≤3 | 40O≤b≤60O | 1 / 4≤k≤8 | ଦୁଇପାଖିଆ ଟ୍ୟାକ୍-ୱେଲ୍ଡ ପ୍ରଥମେ ବ୍ୟାକ-ୱେଲ୍ଡ, ଶେଷ କସମେଟିକ୍-ୱେଲ୍ଡ | |
 | ଡବଲ୍-ଭି ଗ୍ରୋଭ୍ | H = t / 3 C≥4 l≤3 | 40O≤b≤60O | 1 / 4≤k≤8 | ଦୁଇପାଖିଆ ଟ୍ୟାକ୍-ୱେଲ୍ଡ ପ୍ରଥମେ ବ୍ୟାକ-ୱେଲ୍ଡ, ଶେଷ କସମେଟିକ୍-ୱେଲ୍ଡ | |
 | V- ଆକୃତି ଗ୍ରୋଭ୍ h = t / 3 | C≥4 l≤3 | 40O≤b≤60O | 1 / 4≤k≤8 | ଟି-ଆକୃତି ସମାପ୍ତ ପରେ ଉପର ପରି ଟି-ଆକୃତି ପ୍ରକ୍ରିୟାକରଣ | |
|
| V- ଆକୃତି ଗ୍ରୋଭ୍ h = t2 / 3 | C≥4 l≤3 | B≤60o 1 / 4≤k≤10 | ଟ୍ୟାକ୍-ୱେଲ୍ଡ ପ୍ରଥମେ ବ୍ୟାକ-ୱେଲ୍ଡ, ଶେଷ କସମେଟିକ୍-ୱେଲ୍ଡ | |
ବଟ୍ ଗଣ୍ଠି

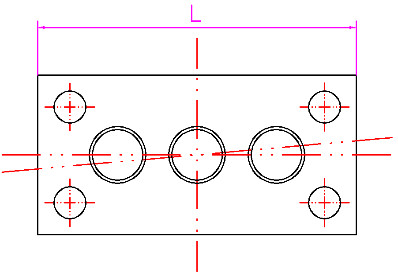

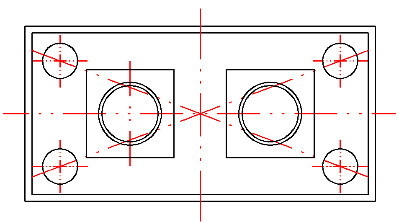

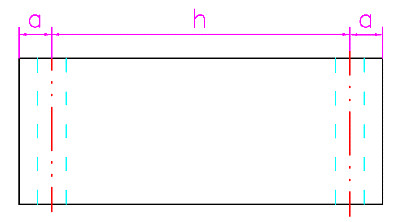

ଅନ୍ଧଶରୀରର ଗଠନର ସହନଶୀଳତାର ସାରଣୀ |
| ଗଠନ | ବସ୍ତୁ | ସହନଶୀଳତା |

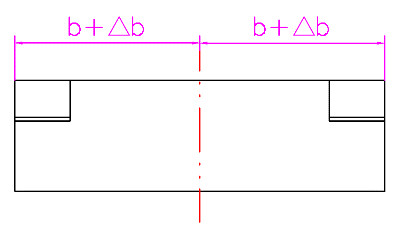

 | ଫ୍ୟୁଜଲେଜ୍ ଗଠନର ବାହ୍ୟ ଉପାଦାନଗୁଡ଼ିକର ସେମିଟ୍ରି |(ବ୍ୟବଧାନ ସହନଶୀଳତା |△ b) | B≤1000 △ B≤1.5 1000 b>2000△ b≤3.0 |
 | ଫ୍ୟୁଜଲେଜ୍ ସଂରଚନା ଆୟତାକାର |(ତ୍ରିକୋଣୀୟ l ସହନଶୀଳତା |△ l) | L≤2000 △ L≤3.0 2000 L>4000△ L≤5.0 |
 | ସ୍ତମ୍ଭ ଗଠନର ଉପର ଏବଂ ଭୂମି ମଧ୍ୟରେ ସମାନ୍ତରାଳ |(ଉପର ଏବଂ ତଳ ପ୍ଲେଟ୍ ସହିତ ପ୍ରବୃତ୍ତି |) | H≤4000 T≤2.0 4000 h>8000 T≤5.0 |
 | ଫ୍ୟୁଜଲେଜ୍ ଗଠନର ଉପର ଏବଂ ତଳ ବୋର୍ଡର ଭୁଲ୍ | | L≤2000 t≤2.0 L> 2000 t≤3.0 |
ୱେଲଡିଂ କୋଣର ସହନଶୀଳତା |
| ଗ୍ରେଡ୍ | କ୍ଷୁଦ୍ର ଧାର ଆକାର mm | |||
| ≤315 | >315 ~ 1m | >1 ୨ 2m | >2m | |
| A | ≤1.5 | ≤2.0 | ≤2.5 | ≤3.0 |
| B | ≤2.5 | ≤3.0 | ≤3.5 | ≤4.0 |
| A | ± 20 ' | ± 15 ' | ± 10 ' | _ |
| B | ± 1 ° | ± 45 ' | ± 30 ' | _ |
ୱେଲଡିଂ ଆକୃତିର ସହନଶୀଳତା |
| ଗ୍ରେଡ୍ | ମ Basic ଳିକ ଆକାର mm | |||||
| ≤315 | >315 ~ 1 | >1 ୨ 2m | >2 ~ 4m | >4 ~ 8 ମି | >8m | |
| A | 1.0 | 1.5 | 2.0 | 3.0 | 4.0 | 5.0 |
| B | 2.0 | 3.0 | 4.0 | 6.0 | 8.0 | 10.0 |
| C | 3.0 | 5.0 | 9.0 | 11.0 | 16.0 | 20.0 |
