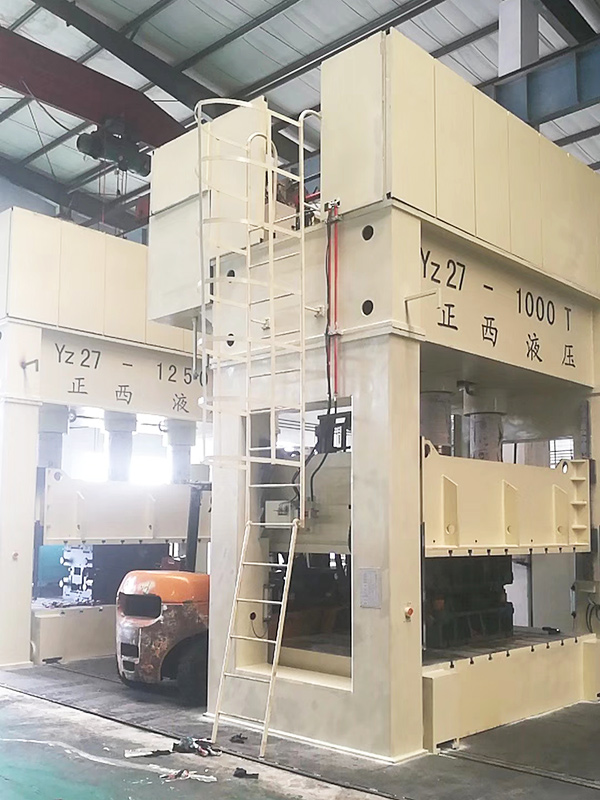

H ramkali metall chuqur chizilgan gidravlik press
H ramka chuqur chizilgan press mashinasi, asosan, cho'zish, bükme, siqish, shakllantirish, bo'shatish, zımbalama, tuzatish va boshqalar kabi lavha metall qismlari jarayonlari uchun javob beradi va asosan metall plitalarni tez cho'zish va shakllantirish uchun ishlatiladi.
Ko'rgazma mashinasi eng yaxshi tizimning qattiqligi, yuqori aniqligi, uzoq umr va yuqori ishonchliligiga ega bo'lgan yig'ilgan H-ramka sifatida ishlab chiqilgan va metall lavha qismlarini bosish uchun ishlatiladi va kuniga 3 smenada ishlab chiqarish talabini qondira oladi.
Tuzilishi va tarkibi
![rasm 1](http://www.zx-hydraulic.com/uploads/image116.jpg)
Mashina parametrlari
Ism | Birlik | Qiymat | Qiymat | Qiymat | Qiymat | |
Model |
| Yz27-1250T | Yz27-1000T | Yz27-800T | Yz27-200T | |
Asosiy silindr bosimi | KN | 12500 | 1000 | 8000 | 2000 | |
Die yostig'i kuchi | KN | 4000 | 3000 | 2500 | 500 | |
Maks.suyuqlik bosimi | MPa | 25 | 25 | 25 | 25 | |
Kunduzi | mm | 2200 | 2100 | 2100 | 1250 | |
Asosiy silindrning zarbasi | mm | 1200 | 1200 | 1200 | 800 | |
Die Cushion Stroke | mm | 350 | 350 | 350 | 250 | |
Ish stolining o'lchami
| LR | mm | 3500 | 3500 | 3500 | 2300 |
FB | mm | 2250 | 2250 | 2250 | 1300 | |
Die yostig'i o'lchami | LR | mm | 2620 | 2620 | 2620 | 1720 |
FB | mm | 1720 | 1720 | 1720 | 1070 | |
Slayder tezligi | Pastga | mm/s | 500 | 500 | 500 | 200 |
Qaytish | mm/s | 300 | 300 | 300 | 150 | |
Ishlash | mm/s | 10-35 | 10-35 | 10-35 | 10-20 | |
Chiqarish tezligi | Ejeksiyon | mm/s | 55 | 55 | 55 | 50 |
Qaytish | mm/s | 80 | 80 | 80 | 60 | |
Ish stolining harakatlanish masofasi | mm | 2250 | 2250 | 2250 | 1300 | |
Ish stolidagi yuk | T | 40 | 40 | 40 | 20 | |
Servo motor
| Kw | 140 | 110 | 80+18 | 22 | |
Mashinaning og'irligi | T | 130 | 110 | 90 | 20 |
Die yostig'i tafsilotlari
![rasm 2](http://www.zx-hydraulic.com/uploads/image217.jpg)
Ustun
![kompozit gidravlik press (46)](http://www.zx-hydraulic.com/uploads/composite-hydraulic-press-461.jpg)
![kompozit gidravlik press (47)](http://www.zx-hydraulic.com/uploads/composite-hydraulic-press-471.jpg)
Qo'llanma ustunlar (ustunlar) dan tayyorlanadiC45 issiq zarb po'latdirva qattiq krom qoplama qalinligi 0,08 mm.Va qattiqlashuv va temperaturani davolashni amalga oshiring.Qo'llanma gilzasi mis hidoyat yengini qabul qiladi, bu aşınmaya bardoshli va mashinaning barqarorligini yaxshilaydi
Plastinka
![rasm 5](http://www.zx-hydraulic.com/uploads/image513.jpg)
Ushbu mashinaning plastinkasi tomonidan payvandlanganQ345Bqalinligi bo'lgan po'lat plitalar120 mm.Payvandlash kuchlanishini kamaytirish va mashinaning barqarorligini yaxshilash uchun butun mashina issiqlik bilan ishlov beriladi.Plitka yuzasi katta maydalagich tomonidan qayta ishlanadi va tekislikka erishish mumkin0,003 mm.
Shunga o'xshash loyiha
![rasm 8](http://www.zx-hydraulic.com/uploads/image83.jpg)
![rasm 6](http://www.zx-hydraulic.com/uploads/image67.jpg)
![rasm 7](http://www.zx-hydraulic.com/uploads/image74.jpg)
Ilova
![rasm 35](http://www.zx-hydraulic.com/uploads/image352.jpg)
Asosiy tanasi
Butun mashinaning dizayni kompyuterni optimallashtirish dizaynini qabul qiladi va cheklangan element bilan tahlil qiladi.Uskunaning mustahkamligi va qattiqligi yaxshi, tashqi ko'rinishi yaxshi.
![rasm 36](http://www.zx-hydraulic.com/uploads/image362.jpg)
Silindr
Qismlar | Fovqat |
Silindrli barrel | 45 # zarb qilingan po'latdan yasalgan, söndürme va temperleme
Yuklashdan keyin nozik silliqlash |
Piston rod | 45 # zarb qilingan po'latdan yasalgan, söndürme va temperleme HRC48 ~ 55 dan yuqori sirt qattiqligini ta'minlash uchun sirt o'raladi va keyin xrom bilan qoplangan Pürüzlülük≤ 0,8 |
Muhrlar | Yaponiyaning NOK markali sifatli muhrlash halqasini qabul qiling |
Piston | Mis qoplamasi, yaxshi aşınma qarshiligi, silindrning uzoq muddatli ishlashini ta'minlaydi
|
Servo tizim
1.Servo tizim tarkibi
![rasm 37](http://www.zx-hydraulic.com/uploads/image372.jpg)
2.Servo tizim tarkibi
Ism | Model | Prasm | Austunlik |
HMI | Siemens |
| Tugmaning ishlash muddati qat'iy sinovdan o'tgan va u 1 million marta bosilganda buzilmaydi. Ekran va mashina xatosi yordam beradi, ekran funksiyalarini tavsiflaydi, mashina signallarini tushuntiradi va foydalanuvchilarga mashinadan foydalanishni tezda o'zlashtirishga yordam beradi
|
Ism | Model | Prasm | Austunlik |
PLC | Siemens | ![]()
| Elektron o'lchagichni olish liniyasi kuchli shovqinga qarshi qobiliyat bilan mustaqil ravishda qayta ishlanadi Servo drayverni raqamli boshqarish va haydovchi bilan integratsiya |
Servo haydovchi
| YASKAVA |
| Umumiy shina kondensatori to'liq yangilanadi va kengroq haroratga moslashishga va uzoqroq xizmat qilish muddatiga ega bo'lgan kondansatör ishlatiladi va nazariy xizmat muddati 4 barobar oshiriladi;
50Mpa da javob 50ms, bosimning oshib ketishi 1,5kgf, bosimni pasaytirish vaqti 60ms va bosim o'zgarishi 0,5kgf.
|
Servo motor
| PHASE seriyasi |
| Simulyatsiya dizayni Ansoft dasturi tomonidan amalga oshiriladi va elektromagnit ishlashi ustundir; Yuqori samarali NdFeB qo'zg'alishidan foydalangan holda, temir yo'qotilishi kichik, samaradorlik yuqori va issiqlik kichikroq;
|
3.Servo tizimning afzalliklari
Energiyani tejash
![rasm 42](http://www.zx-hydraulic.com/uploads/image422.jpg)
![rasm 43](http://www.zx-hydraulic.com/uploads/image431.jpg)
An'anaviy o'zgaruvchan nasos tizimi bilan taqqoslaganda, servo moy nasosi tizimi servo motorning tez qadamsiz tezlikni tartibga solish xususiyatlarini va gidravlik moy nasosining o'zini o'zi boshqaradigan yog 'bosimi xususiyatlarini birlashtiradi, bu katta energiya tejash potentsialini va energiyani keltiradi.tejash darajasi 30% -80% gacha yetishi mumkin.
Samarali
![rasm 44](http://www.zx-hydraulic.com/uploads/image441.jpg)
![rasm 45](http://www.zx-hydraulic.com/uploads/image451.jpg)
Javob tezligi tez va javob vaqti 20ms ga qisqa, bu esa gidravlik tizimning javob tezligini yaxshilaydi.
Aniqlik
Tez javob berish tezligi ochilish va yopilish aniqligini kafolatlaydi, pozitsiyaning aniqligi 0,1 mm ga yetishi mumkin va maxsus funktsiyaning joylashishni aniqlash aniqligi erishishi mumkin.±0,01 mm.
Yuqori aniqlikdagi, yuqori javobli PID algoritm moduli barqaror tizim bosimi va bosim o'zgarishini ta'minlaydi.±0,5 bar, mahsulot sifatini yaxshilash.
Atrof muhitni muhofaza qilish
Shovqin: Shlangi servo tizimning o'rtacha shovqini asl o'zgaruvchan nasosdan 15-20 dB past.
Harorat: Servo tizim ishlatilgandan so'ng, Shlangi yog 'harorati umumiy pasayadi, bu gidravlik muhrning ishlash muddatini oshiradi yoki sovutgichning quvvatini kamaytiradi.
Xavfsizlik qurilmasi
![ramka-1](http://www.zx-hydraulic.com/uploads/frame-11.jpg)
Fotoelektrik xavfsizlik himoyasi old va orqa
![ramka-2](http://www.zx-hydraulic.com/uploads/frame-21.jpg)
TDC da slaydni qulflash
![ramka-3](http://www.zx-hydraulic.com/uploads/frame-310.jpg)
Ikki qo'l bilan ishlaydigan stend
![ramka-4](http://www.zx-hydraulic.com/uploads/frame-49.jpg)
Gidravlikaviy qo'llab-quvvatlash sug'urtasi sxemasi
![ramka-5](http://www.zx-hydraulic.com/uploads/frame-51.jpg)
Haddan tashqari yukdan himoya qilish: xavfsizlik valfi
![ramka-6](http://www.zx-hydraulic.com/uploads/frame-61.jpg)
Suyuqlik darajasi signali: Yog 'darajasi
![ramka-7](http://www.zx-hydraulic.com/uploads/frame-71.jpg)
Yog 'harorati Ogohlantirish
![ramka-8](http://www.zx-hydraulic.com/uploads/frame-81.jpg)
Har bir elektr qismida ortiqcha yuk himoyasi mavjud
![ramka-9](http://www.zx-hydraulic.com/uploads/frame-91.jpg)
Xavfsizlik bloklari
![ramka-10](http://www.zx-hydraulic.com/uploads/frame-101.jpg)
Harakatlanuvchi qismlar uchun qulflangan yong'oqlar mavjud
Matbuotning barcha harakatlarida xavfsizlik blokirovkasi funktsiyasi mavjud, masalan, harakatlanuvchi ish stoli yostiq dastlabki holatiga qaytmaguncha ishlamaydi.Harakatlanuvchi ish stoli bosilganda slaydni bosa olmaydi.Mojaro sodir bo'lganda, sensorli ekranda signal paydo bo'ladi va ziddiyat nima ekanligini ko'rsatadi.
Gidravlik tizim
![rasm 56](http://www.zx-hydraulic.com/uploads/image561.jpg)
Xususiyat
1. Yog 'idishini majburiy sovutish filtrlash tizimi o'rnatildi (sanoat plitasi tipidagi suv sovutish moslamasi, aylanma suv bilan sovutish, yog 'harorati ≤55 ℃,, mashina 24 soat ichida doimiy ravishda bosib turishiga ishonch hosil qiling.)
2. Shlangi tizim tezkor javob tezligi va yuqori uzatish samaradorligi bilan o'rnatilgan kartrijli valfni nazorat qilish tizimini qabul qiladi.
3. Yog 'idishi gidravlik yog'ning ifloslanmaganligini ta'minlash uchun tashqi bilan aloqa qilish uchun havo filtri bilan jihozlangan.
4.To'ldirish valfi va yonilg'i idishi o'rtasidagi aloqa tebranishning yonilg'i idishiga o'tkazilishini oldini olish va yog 'oqishi muammosini to'liq hal qilish uchun moslashuvchan birikmadan foydalanadi.
![rasm 57](http://www.zx-hydraulic.com/uploads/image571.jpg)
